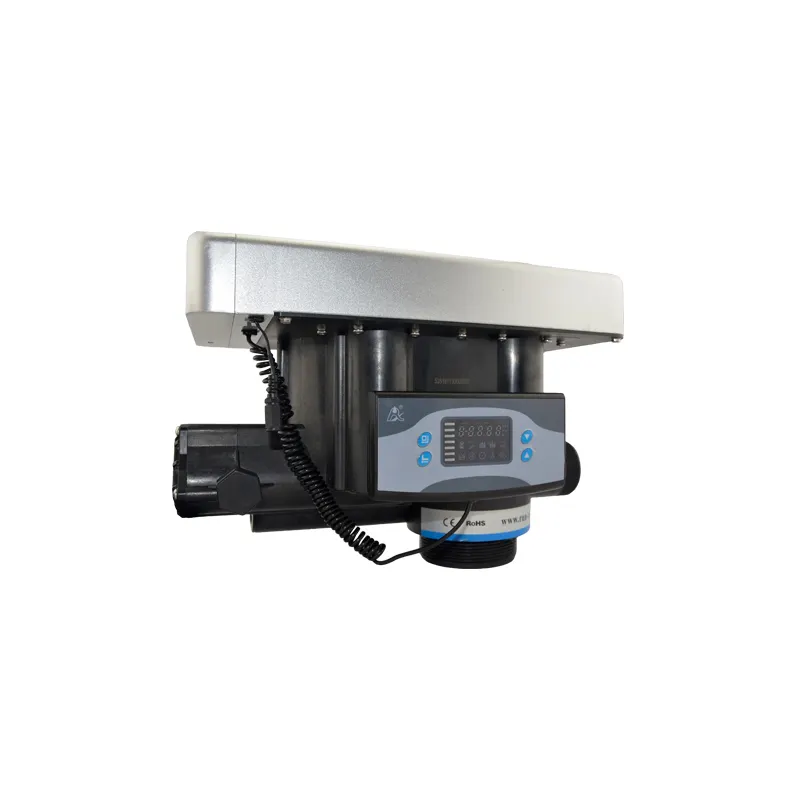

N77B1 Filtre Valfi

N77B1 Ana Uygulama ve Uygulanabilirlik

• Yumuşatma, demineralizasyon veya filtreleme su arıtma sistemlerinde kullanılır
• N77A (rejenerasyon için DF), İyon değiştirme ekipmanı için uygundur, ham su sertliği ^6,5 mmoFL.
• Kazan yumuşatma suyu sistemi
• RO ön arıtma yumuşatma sistemi vb.
• N77B(Filtreleme), yüzme havuzu filtre sistemi için uygundur.
• Filtrasyon sistemi
• RO ön arıtma sisteminin aktif karbon filtresi veya kum filtresi.

N77B1 Ürün özellikleri

Basit yapı ve güvenilir sızdırmazlık

Açma ve kapama için yüksek derecede seramik ve korozyon direncine sahip hermetik kafa yüzeylerini benimser. Servis, Geri Yıkama, Tuzlu Su ve Yavaş Durulama, Tuzlu Su Doldurma ve Hızlı Durulama ile birleşir.

Kurulum için iki yol

Vanayı üstten monteliden yana monteliye değiştirmek için yandan monteli konnektörü kullanın. Ekran hareketlidir.

Tek tanklı tipte rejenerasyon sırasında vanadan su geçmez

Elektronik küresel vana ile kontrol edilen tuzlu su dolumu.

Servis sırasında elektronik küresel vana, tuzlu su dolumunun başlatılmasını kontrol edecektir. Rejenerasyon çevrim süresini kısaltmak için.

Filtreleme sistemi için

Drenaj çıkışı su çıkışı ile aynı boyuttadır. Tuzlu su hattı konnektörünü bloke edin, valfi N77B filtre valfi olarak değiştirin.

Manuel işlev

İstediğiniz zaman Q’ya basarak yenilenmeyi anında gerçekleştirin.

Uzun kesinti göstergesi

Kesinti 3 günü geçersiz kılarsa, insanlara günün yeni saatini sıfırlamalarını hatırlatmak için günün saati göstergesi © yanıp sönecektir. Diğer ayarlanan parametrelerin sıfırlanmasına gerek yoktur. İşlem, güç açıldıktan sonra çalışmaya devam edecektir.

LED dinamik ekran görüntüsü LED’i

Dinamik ekrandaki şerit yanıp sönerek kontrol valfinin hizmette olduğunu, aksi takdirde rejenerasyon döngüsünde olduğunu gösterir.

Tuş kilidi

1 dakika içinde kumanda üzerindeki tuşlara işlem yapılmaz, tuşların kilitli olduğunu gösteren tuş kilidi gösterge ışığı yanar. Kilidi açmak için çalıştırmadan önce O ve 0 tuşlarını 5 saniye basılı tutun. Bu işlev hatalı çalışmayı önleyebilir.

Program seçimi ile zaman saati tipini veya sayaç tipini seçebilir.

Güne veya saat ve sayaç tipine göre zaman saati tipini gerçekleştirmek için kontrol panosundaki anahtar (Uygulama için Sayfa 20’ye bakın) aracılığıyla. (Dikkat: şalter ayarlandıktan sonra vananın elektriği kesilip tekrar bağlanmalıdır. Sayaçlı tip vanada bir adet daha debimetre ve kablo, ardından zaman saati tipi vana bulunur.) • Kilitleme fonksiyonu

Rejenerasyonda yalnızca bir valfi gerçekleştirmek için kilitleme işlevi vardır, ancak sistemde birkaç valf paralelken diğer valfler çalışır durumdadır. RO ön arıtması gibi çok adımlı arıtma sistemlerinde. Birkaç vana seri bağlı olduğunda, suyun her zaman geçişini sağlamak için rejenerasyon veya yıkama sırasında yalnızca bir vana bulunur. (Uygulama için Şekil 3-9’a bakın)

Sinyal çıkışı

Ana kontrol panosunda sinyal çıkış konnektörü bulunmaktadır. Harici kablolamayı kontrol etmek içindir (Şekil 3-1’den Şekil 3-8’e kadar olan Şekil’e bakın). İki tür çıkış modu vardır: b-01 Modu: Rejenerasyonun başlangıcını açar ve rejenerasyonun sonunu kapatır; b-02 Modu: Sinyal yalnızca her heykelin aralıklarında kullanılabilir.

Uzaktan işlem girişi

Bu konnektör, vanayı kontrol etmek için PLC ve bilgisayar vb. ile birlikte kullanılan harici sinyali alabilir. (Uygulama için bkz. Şekil 3-11)

Basınç tahliye çıkışı

Valf, rejenerasyon çevrimlerinde devreye girdiğinde drenaj hattına giden besleme suyunu kesecektir (sinyal çıkışı b-02 ile aynı). Bu nedenle bazı su arıtma sistemlerinde, ör. Derin Kuyu, sistemin su besleme basıncını arttırmak için girişe bir adet hidrofor pompası monte edilmiştir, bu kesinti girişteki basıncın vanaya zarar vermeyecek kadar hızlı yükselmesine neden olacaktır. Bu sorunu önlemek için Basınç Tahliye Çıkışı kullanılabilir. (Uygulama için bkz. Şekil 3-10) •Tüm parametreler değiştirilebilir

Suyun kalitesine ve kullanımına göre prosesteki parametreler ayarlanabilmektedir.​
