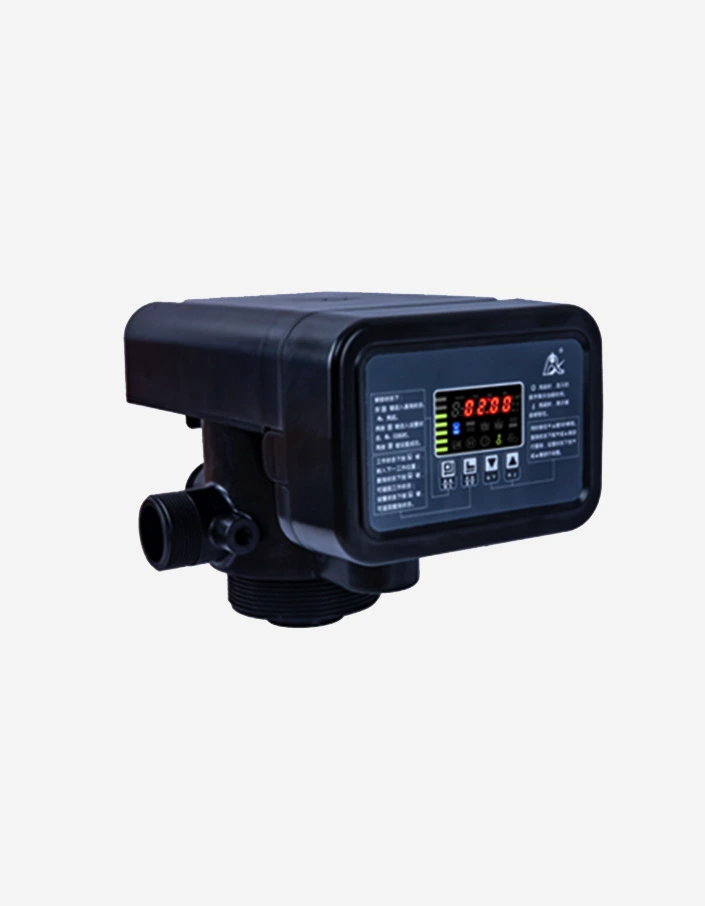

F134A1 Ana Uygulama ve Uygulanabilirlik

• Yumuşatma, demineralizasyon veya filtrasyon su arıtma sistemlerinde kullanılır.
• 53508/53608 (Filtre)
• Yüzme havuzu filtre ekipmanı için uygun
• Filtrasyon sistemi
• RO ön arıtma sisteminde aktif karbon ve kum filtresi
• 63508/63608 (Aşağı akışlı rejenerasyon yumuşatıcısı)
• Ham suyun sertliği <6.5mmol/L olan iyon değiştirme ekipmanı için uygun
• Kazan yumuşatma suyu sistemi
• RO ön arıtma yumuşatma sistemi

Ürün özellikleri Basit yapı ve güvenilir sızdırmazlık Açma ve kapama için yüksek derecede seramik ve korozyon direncine sahip hermetik kafa yüzeylerini benimser. Tek tanklı tipte rejenerasyonda vanadan su geçmez Manuel işlev İstediğiniz zaman “^ ” tuşuna basarak rejenerasyonu hemen gerçekleştirin. Ayrılmış basınç göstergesi konektörü Su girişinde ayrılmış manometre konektörü bulunmaktadır, ihtiyaç duyduğunuzda manometreyi delip takabilirsiniz. Uzun kesinti göstergesi Kesinti 3 günü geçerse, insanlara günün yeni saatini sıfırlamalarını hatırlatmak için günün saat göstergesi “12:12” yanıp sönecektir. Diğer ayarlanan parametrelerin sıfırlanmasına gerek yoktur. İşlem, güç açıldıktan sonra çalışmaya devam edecektir. LED dinamik ekran görüntüsü Dinamik ekrandaki şerit yanıp sönerek kontrol valfinin hizmette olduğunu, aksi takdirde rejenerasyon döngüsünde olduğunu gösterir. Tuş kilidi 1 dakika içerisinde tuşlara işlem yapılmaz, tuşların kilitli olduğunu gösteren tuş kilidi gösterge ışıkları yanar. Çalıştırmadan önce kilidi açmak için “ ^ ” ve “ ^ ” tuşlarını 5 saniye basılı tutun. Bu işlev hatalı çalışmayı önleyebilir. Program seçimi ile vana modelini seçebilir Tüm semboller yandığında “ ^|” ve “0” tuşlarını 2 saniyeden fazla basılı tutarak vana modeli seçim menüsüne giriniz. İstenilen modeli seçmek için “ ” veya “ ” tuşlarına basın, ardından seçimi kaydetmek için “^^ ” tuşuna basın. Gücü tekrar bağlayın, model ekranda gösterilecektir. Kilitleme işlevi Rejenerasyonda yalnızca bir valfi gerçekleştirmek için kilitleme fonksiyonuna sahiptir ancak sistemde birkaç valf paralelken diğer valfler hizmettedir. RO ön arıtımı gibi çok adımlı arıtma sistemlerinde, birkaç valf seri halinde olduğunda, suyun her zaman geçişini sağlamak için rejenerasyon veya yıkama sırasında yalnızca bir valf bulunurken, rejenerasyon veya yıkama sırasında farklı valfler bulunur. (Uygulama Şekil 3-8'e atıfta bulunmaktadır) Sinyal çıkışı (Örnek olarak 63608/63508'i alın) Ana kontrol panosunda sinyal çıkış konnektörü bulunmaktadır. Harici kablolamayı kontrol etmek için uygulanır. (Şekil 3-1 ila Şekil 3-7'ye bakın). İki tür çıkış modu vardır: b-01 Modu: Rejenerasyon başladığında açılır ve rejenerasyon sonunda kapanır; b-02 Modu: Sinyal yalnızca her durumun aralıklarında kullanılabilir. Basınç tahliye konnektörü (Sinyal çıkışını b-02 olarak ayarlayın) Valf, rejenerasyon çevrimlerinde devreye girdiğinde drenaj hattına giden besleme suyunu kesecektir (sinyal çıkışı b-02 ile aynı). Bu nedenle bazı su arıtma sistemlerinde, ör. Derin Kuyu, sistemin su besleme basıncını arttırmak için girişe bir adet hidrofor pompası monte edilmiştir, bu kesinti girişteki basıncın vanaya zarar vermeyecek kadar hızlı yükselmesine neden olacaktır. Bu sorunu önlemek için Basınç Tahliye Çıkışı kullanılabilir. (Uygulama Şekil 3-2'ye atıfta bulunmaktadır) Uzaktan işlem girişi Bu konnektör, vanayı uzaktan kontrol etmek için PLC ve bilgisayar vb. ile birlikte kullanılan harici sinyali alabilir. (Uygulama için bkz. Şekil 3-9) RS-485 bağlantı noktası RS-485 portu, kontrol vanasının saha verilerinin uzaktan toplanmasını ve kontrolünü gerçekleştirmek için bir uzaktan iletişim konektörüdür. PLC gibi üst bilgisayar ile kontrol vanasını uzaktan çalıştırabilmektedir. (Uygulama Şekil 3-12/13’e atıfta bulunmaktadır)
